微机保护

微机综合保护装置

产品功能 :

PT断线检测反时限零序过流保护

本体保护反时限零序过流保护

零序过流保护零序过压保护

失压保护两段定时限过流保护

过压保护零序过压保护、速断保护

反时限过流保护过负荷保护

微机综合保护装置概述：

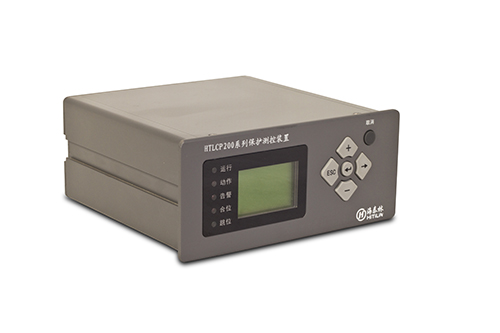

HTLCP200系列微机综合保护装置是利用单片机作为监控、计算和控制单元的保护设备，在应用中常常针对配网终端高压配电室量身定做，能够很好的实现配电网络的自动化，在电力系统中使用比较广泛。

微机综合保护装置保护配置及工作原理(部分)

1 、速断保护

本装置提供电流速断保护,任一相保护电流大于速断整定值并达到整定延时保护动作。本功能可通过软压板投退。

2、两段定时限过流保护

本装置提供两段定时限过流保护，任一相保护电流大于过流整定值并达到整定延时后保护跳闸动作。保护功能可分别由软压板投退，各段电流及时间定值可分别独立整定。

3 、过负荷保护

本装置提供过负荷保护。过负荷元件三相电流，当任一相电流大于整定值并达到整定延时后保护动作。此功能可通过软压板投退，保护出口于跳闸或告警可通过控制字设定。

微机综合保护装置适用范围：

适用于变电站、发电厂、高低压配电及厂用电系统

微机综合保护装置技术参数：
