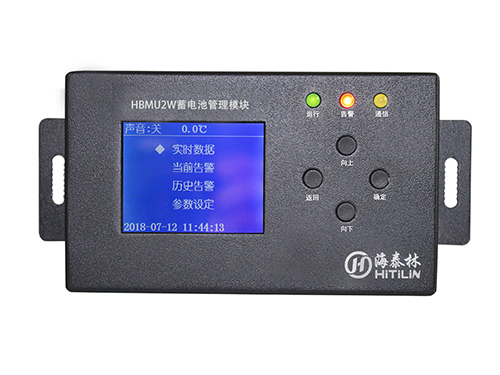

蓄电池巡检维护装置

◆概述

HBMU2W蓄电池巡检维护装置是利用高智能设备代替人工实现对在线运行的蓄电池组进行不间断、全方位的监测和维护。通过实时监测蓄电池的运行状态及其各项运行参数，对电池组进行自我诊断并自动进行相应的维护。确保蓄电池组安全稳定运行，并最大限度的延长电池组使用寿命。从根本上解决了蓄电池使用和维护问题，大大减少了电池的淘汰和基站发电投入，降低安全风险，对蓄电池管理和维护具有里程碑的意义，有良好的经济价值和社会价值。

◆产品功能

1. 监测功能：实时监测的蓄电池组的充放电状态，组端电压、充放电电流、环境温度、单体均衡电压、单体电压、单体电池内阻、电池组剩余容量。

2. 报警功能：过充、过放、高温、容量不足、单体故障、设备故障等告警。

3. 内阻检测功能：瞬间直流放电法在线自动测试各单体内阻判断电池好坏。

4. 自动均衡维护功能：自动调节各单体电池电压，使整组电池电压处于均衡。消除落后电池的影响，提高电池安全性能，延长电池寿命。

5. 在线自动脉冲活化维护功能：在浮充状态下自动对性能落后的单节电池提供正负脉冲电流进行在线活化。

6. 快速容量估算和剩余容量监测功能：结合安时（AH）计法、内阻法、神经网络法、卡尔曼过滤器法等建立科学的蓄电池剩余容量_SOC_数学模型，同时把电压、电流、内阻、温度、充放电时长等相关数据输入数学模型快速准确估算出电池组剩余容量。

7. 智能通讯：具备以太网口、RS485、RS232等智能接口可接入机房动力环境监控系统。

8. 数据传输和组网功能：设备具有LAN(以太网)、RS485数据传输接口，MODBUS标准通信协议利用先进的信息通信技术将在网运行的蓄电池组进行统一监控和管理。

◆性能特点

1. 模块化架构设计： 每个主机可监控4组，每组最多256节电池数据。

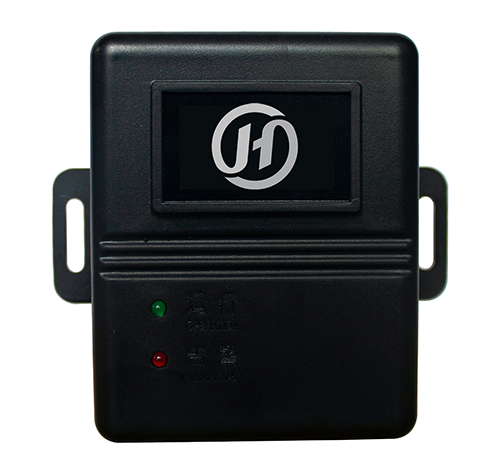

            每个采集维护模块负责12节电池的数据采集和自动维护。超过12节电池时需拓展，不带维护功能的每个模块可监测24节电池，超过24节时需拓展。

1. 下放式安装：模块小巧适合就近安装，能降低安装成本，提高监测精度。

2. 显示与指示：采用5寸或7寸大屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。

3. 大容量存储：配置SD卡存储

4. 告警方式：声光告警（可消音）、手机短信告警

5. 安全隔离：装置和电池间所有连线都采用保险线；

6. 抗干扰能力强：信号隔离、电源隔离

7. 智能接口：以太网口、RS485、RS232；

8. 供电方式：配置电源适配器

◆参数指标

1. 单体电压监测范围0-20V                      单体电压监测精度：0.05%+1mV

2. 内阻监测范围 0-65000μΩ                    内阻测量重复精度：±1%+5μΩ .

3. 电流测试范围 0-300A                           电流监测精度：±1%

4. 温度监测范围 -20℃-85℃                     温度测量精度：±0.5℃

5. 组端电压监测范围0-600V                    组端电压监测精度 0.1%

6. 通信接口：RS485接口以太网接口       通信协议：MODBUS

7. 通 讯 参 数：波特率（2400/4800/9600/19200bps）可设

8. 工 作 环 境：温度：-20℃～85℃，湿度10%～80%，无冷凝
