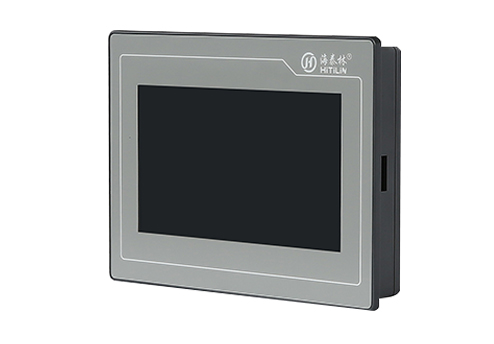

HPSM13K智能监控装置

HPSM13K智能监控装置是为满足用户常规一体化交直流系统而设计的一款中型监控，其主要适用于65AH~1000Ah单电单充系统，通过扩展信号采集单元的方式实现各种数据采集，通过RS485接口与远程控制中心平台联机，实现无人值守机房方案，本监控系统可实现多达120节电池巡检和160路支路绝缘监察160路支路开关量检测。该监控器的特点是由7寸触摸屏与扩展单元的组合结构，性价比高，接线简单，安装方便。

◆产品特点

1）安装方便，使用简单，性价比高；

2）同时具备RS485\CAN接口，支持多种通信规约，全面实现“四遥”功能；

3）7?触摸显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手；

4）完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录；

5）用户可按实际项目要求，可灵活配置系统，包括综合采集单元的绝缘与开关量检测复用；

6）根据系统不同要求，可通过RS485总线扩展交流检测单元、直流检测单元、电池检测单元、绝缘监测单元、开关量检测单元；

7）可与各厂家模块配套使用。

8）可与DC/DC变换器、DC/AC逆变器通信。

◆功能介绍

1）智能型电池充电管理功能，响应时间快，限流值稳定，延长电池使用寿命；

2）完善的远程通信功能，通过CAN/RS485接口实现“四遥”功能，实现无人值守；

3）完善的告警处理及记录功能，当系统异常时，监控自动产生声光告警，故障输出节点动作

4）用户可通过当前故障和历史故障查询系统故障记录；

5）可现场（或远端）设定系统运行参数，上下告警限，手动均浮充转换，模块开关机控制；

6）监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和防雷器状态，当发生异常情况时发出声光报警；

7）两路三相交流自动切换，交流电压、电流、功率、频率等检测，过压、欠压、缺相、停电告警；

8）可根据用户需求通过RS485接口扩展开关量检测单元，最多160路（配4台开关量检测单元）

9）可根据用户需求通过RS485接口扩展最多120节电池巡检（配5台电池巡检单元）；

10）可根据用户需求通过RS485接口扩展绝缘检测单元，最多160路（配4台绝缘检测单元）；

11）现硅链自动调压控制功能，可控制5级、7级硅链（默认为五级硅链）。
