XZDW33-B壁挂式直流电源箱

一、产品概述

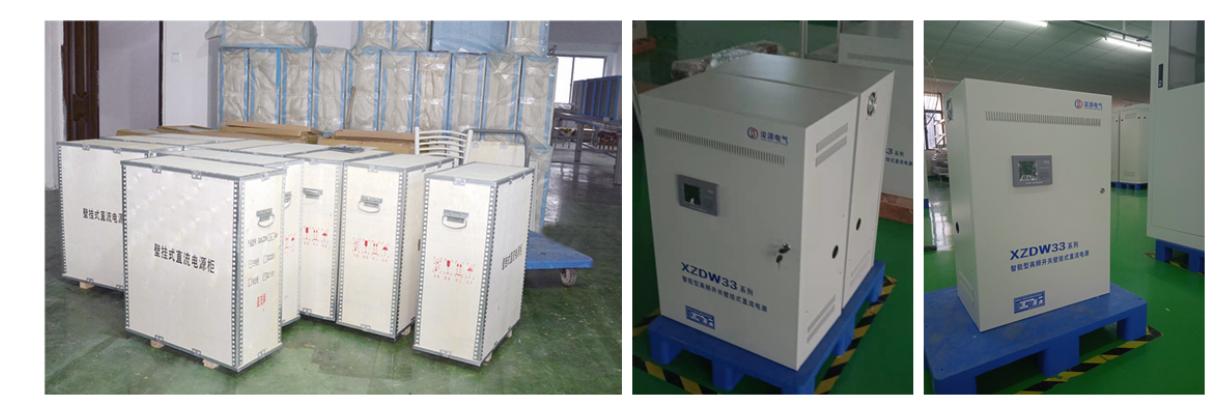

壁挂式直流电源箱作为天津浚源头电气有限公司首创的 XZDW33 系列产品，因其稳定优异的性能和新颖的结构设计思想，颇受该领域市场欢迎，现已成为我司小容量直流系统产品中的明星产品。产品的设计容量为 7Ah～38Ah，有交流输入配电部分、整流部分、直流输出、监控部分等组成。具有体积小、结构简单、壁挂安装、不占空间等特点，适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成;具有体积小、结构简单、独立构成系统等特点:监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择。

该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电流。

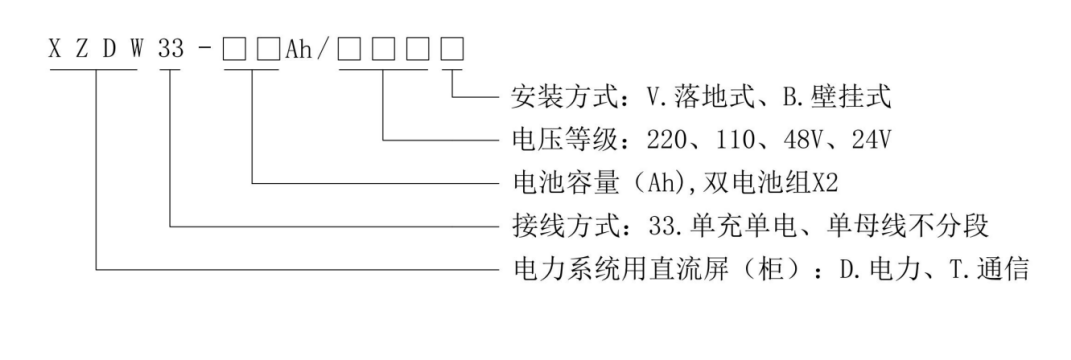

二、型号及含义

三、功能特点

■适合构成38AH/220V、65AH/110V、100AH/48V以下小系统;

■采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、及闪光装置等组成，具有体积小、结构简单、壁挂安装、不占空间等特点；

■可安装2-3个5A/220V、10A/110V、10A/48V充电模块;

■降压单元具有自动硅链降压功能，最大电流5A，冲击电流30A/0.5S；

■监控模块采用LCD显示汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；

■监控单元具有对电池自动管理的功能;提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接;

■监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测:模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警;

注:可根据用户需要添加信号箱实现事故信号或预告信号报警功能。

可选用二路交流入(其中一路可选择PT100VAC供电)，PT供电自动限制输出功率。

四、系统技术指标

■交流输入电压:220V±20%

■ PT供电电压:100V±10%

■电网频率:50Hz±10%

■功率因数:≥0.85

■输出电压范围:40V-60V连续可调(对于48V系统)、90V-140V连续可调(对于110V系统)180V-280V连续可调(对于220V系统)

■输出限流:10%-110%le(单模块)

■稳压精度:≤±0.5%

■稳流精度:≤±0.5%

■纹波系数:≤±0.1%

■均流度:≤5%效率:≥90%

■输出过压保护：280V+2V(220V)，140V+2V(110V)、60V+2V(48V)

■绝缘电阻:≥10MΩ

■绝缘强度:输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。

■工作环境相对湿度，≤90%

■工作环境温度:-5℃~45℃

■可闻噪音:≤45dB

■外形尺寸:800(高)x600(宽)x265(深)

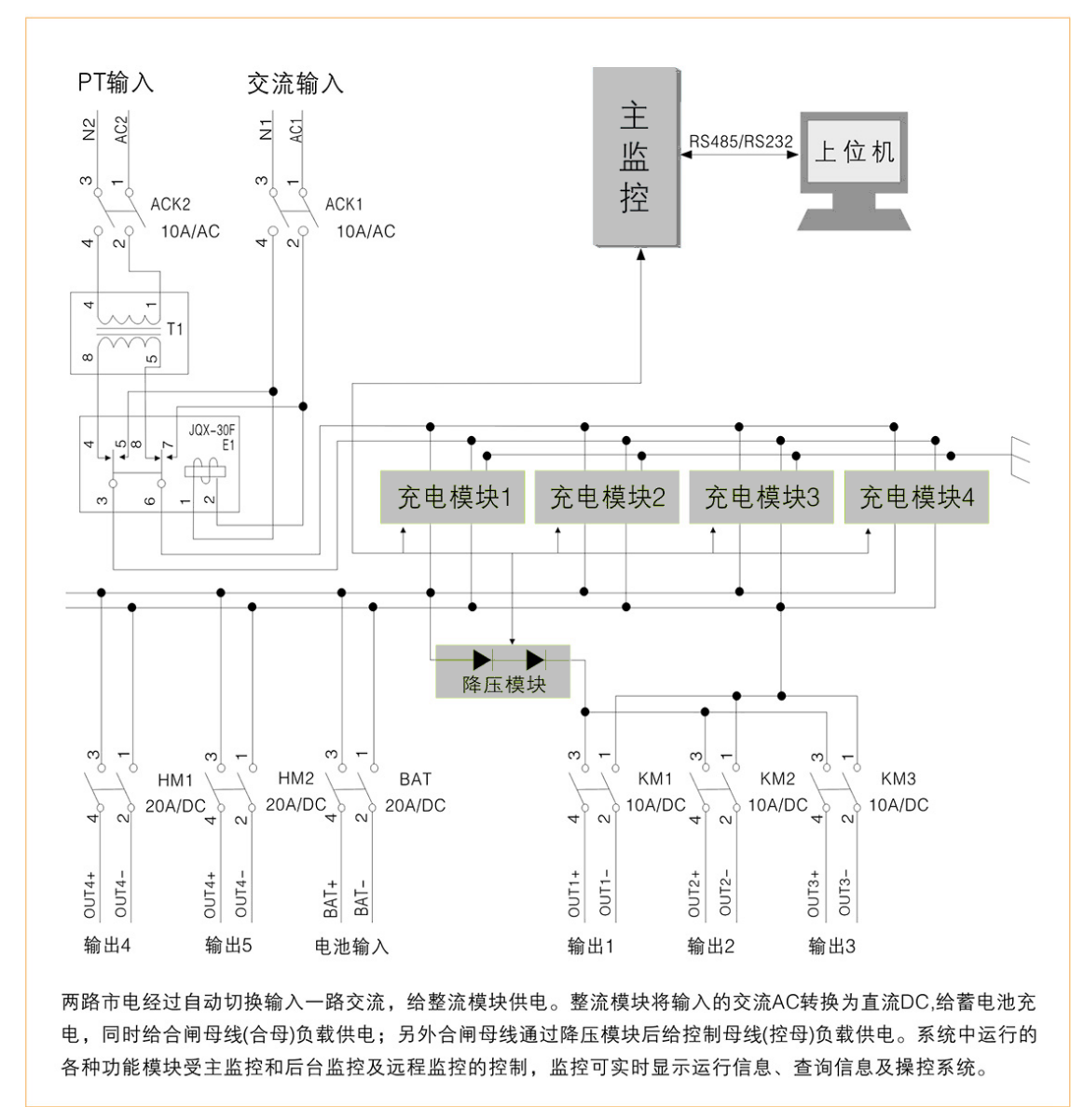

五、系统工作原理

六、系统配置

此系统由PCU-01监控模块、SPW-22005整流模块（充电模块）、DVC-5/35降压模块和蓄电池组成。

标配：2路市电输入、1路蓄电池输入、3路合闸回路输出、3路控制回路输出。
