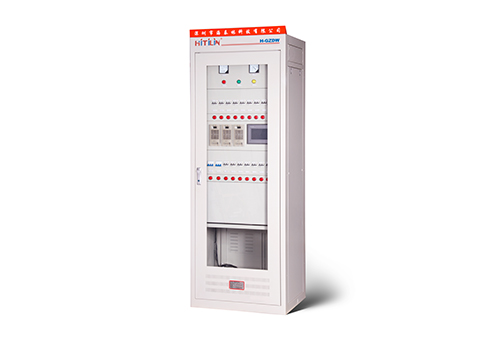

充馈电及蓄电池一体柜
◆应用领域 主要用于35KVA及以下变电站、用户变、开闭所
◆系统组成 系统按一面柜体设计:一体化系统由整流模块、监控系统、绝缘监测继电器(可选)、闪光继电器(可选)、降压单元、交流配电单元、直流馈电单元和蓄电池组成 交流配电:两路交流380V电源输入,可实现自动投切互为备用。 防雷系统:8/20us电流冲击波,40KVA 电池开关:63A/32A 合闸支路:2路16A或4路32A 控制支路:4路10A或6路16A 闪光输出:1路(可选) 蓄电池:220V系统:18只12V65AH以下蓄电池 110V系统:9只12V65AH以下蓄电池
◆机械特性 尺寸: (高×宽×深):2260mm×800mm×600mm 1600mm×600mm×600mm ◆型号 HPBM-10~65/220/40Y HPBM-20~100/110/80Y 额定容量:220V,40A/110V,80A 接线方案:适用31、33、35方式
|
