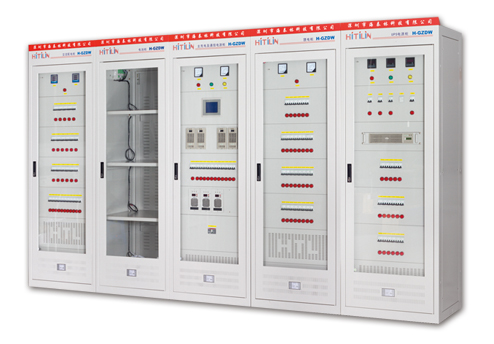

直流电源-直流屏

分屏柜系统II

◆应用领域

发电厂、水电站和220KVA以上变电站

◆交流特性

交流输入：三相四线制，两路交流自动切换

防雷系统：8/20us电流冲击波，40KVA

◆直流特性

电池熔丝：400A

合闸支路：100～200A，4～48路

控制支路：6～40A，2～16路

闪光输出：1路（可选）

纹波系数：≤±0.05%

稳压精度：≤±0.5%

稳流精度：≤±0.5%

◆机械特性

尺寸（高×宽×深）：2260mm×800mm×600mm

◆型号

H-GZDW-200～1000/220/120F1

H-GZDW-400～2000/110/240F1

额定容量：220V，120A/110V，240A（可通过多个充电柜，多个馈电柜并联组成更大容量系统）

接线方案：适用30、31、32、33、34、35、40、42方式
